Назначение

Подавляющие низкоиндуктивные конденсаторы это конденсаторы переменного напряжения, которые параллельно подсоединены к GTO тиристорам, и ограничивают крутизну восстанавливающегося заградительного напряжения этих тиристоров.

Величины напряжения рассчитываются от периодического пикового напряжения GTO тиристора UDRM.
Межконтурное напряжение  U_ZK ~ 0,67 x U_DRM, U_ZK ~ 1,2 x U_N.

Конструкция

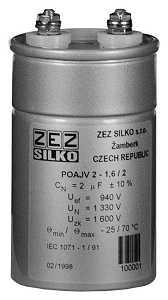

Низкоиндуктивные конденсаторы изготовлены в регенерационном исполнении тип MKV. Активная часть размещена в цилиндрическом алюминиевом корпусе. Выводы выполнены смонтированными изоляторами, более устойчивые к механическому повреждению. Конденсаторы имеют разъединитель по давлению. Диэлектрик - полипропиленовая пленка, импрегнованная минеральным маслом . Электроды создают двусторонне металлизированная бумага с усиленным краем.

Регенерационная способность совместно с полной импрегнацией гарантирует возможность высокой нагрузочной способности по напряжению этих конденсаторов. Низкие потери обеспечены в результате применения полпропиленовой пленки.
